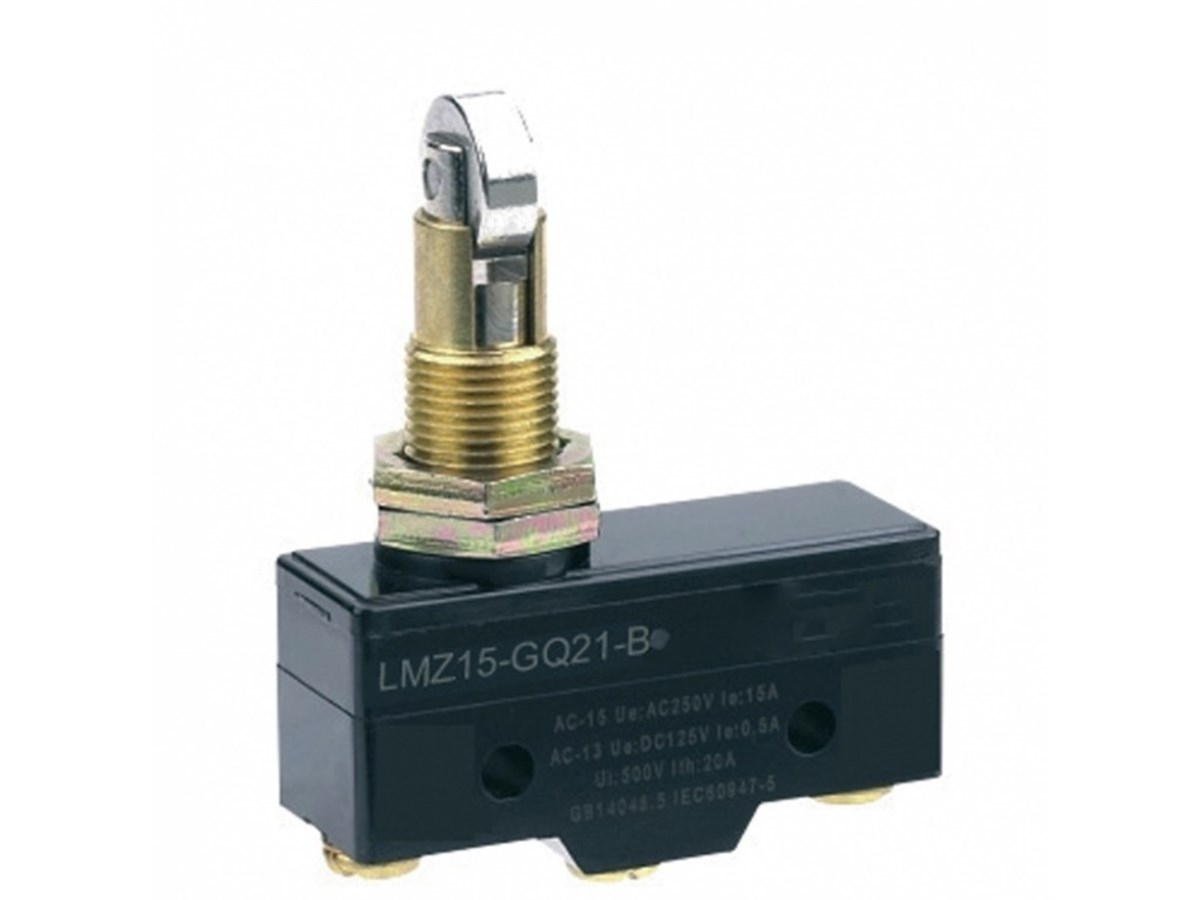

15A 250V Mikro Limit Anahtarı Z15-GQ21-B
LZ15 serisi mikro anahtara genel amaçlı anahtar, temel anahtar ve anahtarı anahtarı da denir.
Anahtarlar yaygın makineyi hareket ettirmek için uygulanabilir otomasyon kontrolü kullanılmaktadır. LZ15 serisi mikro anahtar, farklı ortam türleri için birçok aktüatör, 250VAC'nin altında 15A'a kadar yük akımı içerir.
Özellikler:
Çeşitli çalışma ortamları için çeşitli aktüatörler
15A yük akımı
Yüksek hassasiyet
Standart vidalı terminaller
Uzun mekanik ömür
| Anma gerilimi | Dirençli yük | Endüktif yük |
| Dirençli yük | Lamba yükü | Endüktif yük | Motor yükü |
| NC | YOK HAYIR | NC | YOK HAYIR | NC | YOK HAYIR | NC | YOK HAYIR |
| 125 VAC | 15 (10), bir | Şekil 3A | 1.5A | 15 (10), bir | 5A | 2.5A |
| 250 VAC | 15 (10), bir | 2.5A | 1A | 15 (10), bir | Şekil 3A | 1.5A |
| 500 VAC | 10A | 1.5A | 0.8A | 6A | 1.5A | 0.75A |
| 8 VDC | 15A | Şekil 3A | 1.5A | 15A | 5A | 2.5A |
| 14 VDC | 15A | Şekil 3A | 1.5A | 10A | 5A | 2.5A |
| 30 VDC | 6A | Şekil 3A | 1.5A | 5A | 5A | 2.5A |
| 125 VDC | 0.5A | 0.5A | 0.5A | 0.05A | 0.05A | 0.05A |
| 250 VDC | 0.25A | 0.25A | 0.25A | 0.03A | 0.03A | 0.03A
|
| İlk temas direnci, maks. | 15mO |
| İlk izolasyon direnci (500V DC'de) | min.100mΩ |
| Dielektrik gücü | Bazı kutupluluk temasları arasında | 1000Vrms, 1 / dak için 50 / 60Hz |
| Her bir terminal ile diğer maruz kalmış metal parçalar arasında | 1 dakika için 2000Vrms, 50 / 60Hz |
| Zemin ve her terminal arasında | 1 dakika için 2000Vrms, 50 / 60Hz |
| Maksimum darbelere dayanıklı | Mekanik dayanıklı | 1000 m / s2 |
| Arıza | 300m / s2 |
| Titreşim direnci | 10-55Hz, 1.5mm çift amplitüd |
| Beklenen ömür (Minimum işlem sayısı) | Mekanik | 20000000 |
| Elektrik | 500000 |
| Ortam sıcaklığı | -25 ila +85 ° C |
| Ortam nemi | % 35 ila% 85 RH |
| Çalışma frekansı | Mekanik | 240 kez / dak |
| Elektrik | 20 kez / dakika |
| Çalışma hızı | 0.001 mm-100cm / s |
| Koruma derecesi | IP00 |
| Ağırlık | Yaklaşık 22g ila 58g arası
|
